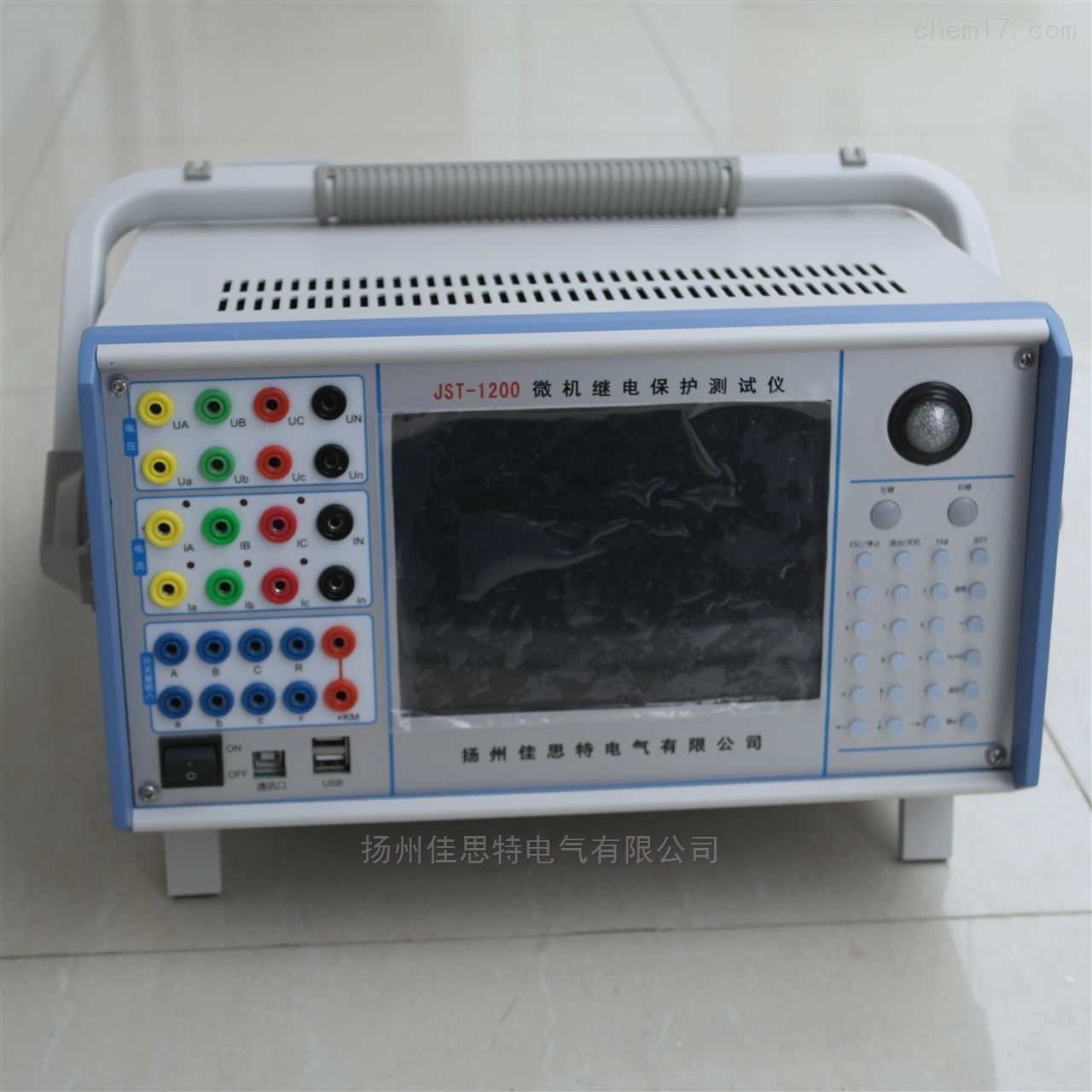

1200三相继电保护测试仪

1200三相继电保护测试仪

1、交流电流源
三相共用中性点的电流源，电流上升下降时间 ＜100μs
最大输出功率：400VA/相
输出准确度：0.1A～0.5A准确度 ±10Ma；0.5A～10A准确度 ±0.2%；
10A～40A准确度 ±0.5%
分辨力：0.1A～10A分辨力 1mA；10A～40A分辨力 5mA；
单相连续输出时间：
0.1A～10A输出时间 不限时
10A～20A输出时间 ≥60秒
20A～30A输出时间 ≥15秒
30A～40A输出时间 ≥10秒
2、交流电压源
四相共用中性点的电压源，电流上升下降时间 ＜100μs
最大输出功率：≥75VA/相
输出准确度：1V～5V准确度 ±10mV；5V～125V准确度 ±0.2%
分辨力：1V～5V分辨力 1mV；5V～125V分辨力 5mV
3、直流电流源
单相输出范围：-10A～%2B10A或0～20A
最大输出功率：200VA/相
输出准确度：±0.1A～±1A准确度 ±10mA；±1A～±10A准确度 ±0.5%
分辨力：5mA
4、直流电压源
直流电压输出范围：-150V～%2B150V或0～300V
最大输出功率：≥100VA
输出准确度：±1V～±5V准确度 ±20mV；±5V～±150V准确度 ±0.5%
分辨力：±1V～±5V分辨力 5mV；±5V～±150V分辨力 10mV
5、交流电压、电流源角度
相角范围：0°～ 360°
准确度：±0.3°
分辨力：0.1°

1200三相继电保护测试仪
