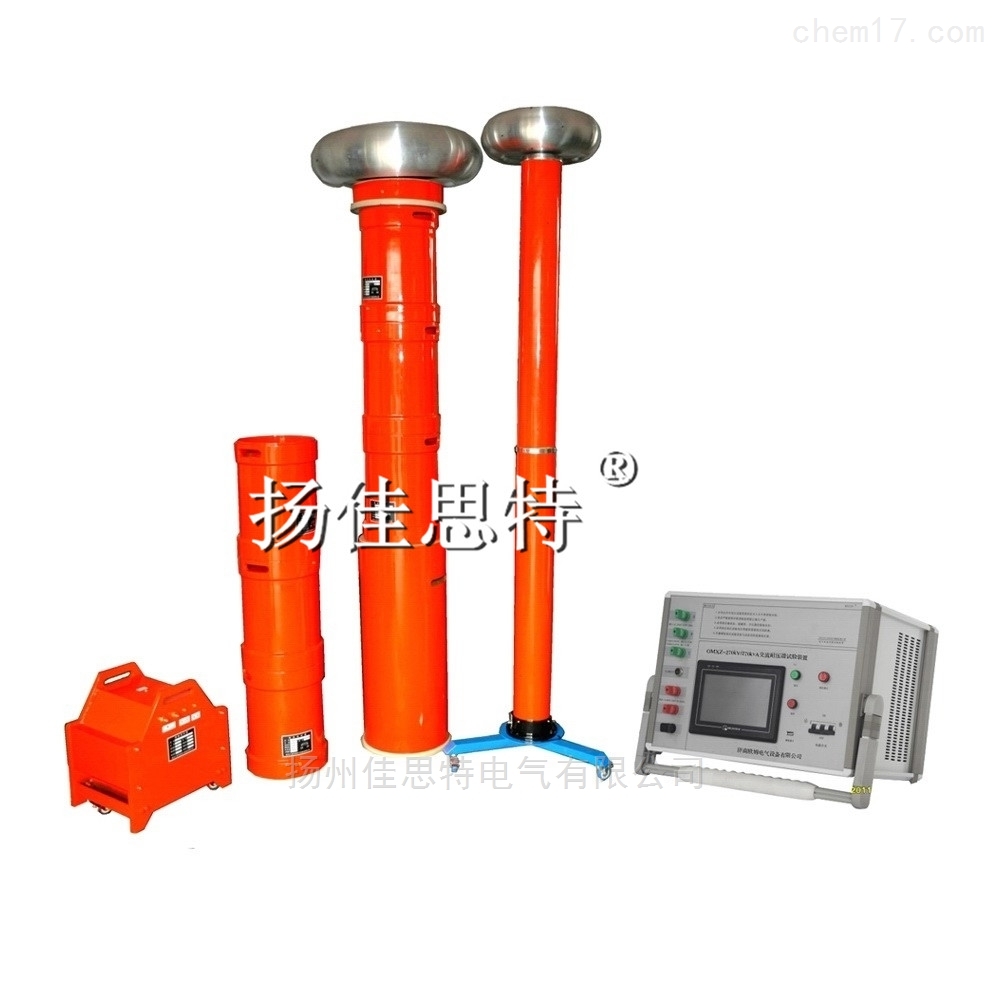

10KV交流耐压谐振试验装置

1、电源：AC三相 380V或220V自适应；2、额定输出电压：0～800kV（AC有效值）及其以下3、工作频率：20～300Hz4、频率分辨率：0.01Hz,频率调节：0.1Hz～1Hz5、成套装置输出波形：正弦波,波形畸变率≦1.0%6、最大试验容量：1000kVA及其以下7、工作制：满功率输出下,一次连续工作时间15min8、品质因数：30～909、频率调节灵敏度：0.1Hz,不稳定度＜0.05%10、系统测量精度≦1.5 11、电压调节：动态调节，最小0.01%12、试验电压稳定度1.0%

1、防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。

2、参数显示：触摸或外接鼠标大屏幕液晶界面显示系统。

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。

3、参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置。可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择。

4、试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。

5、保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
